چیلر تراکمی هوا خنک

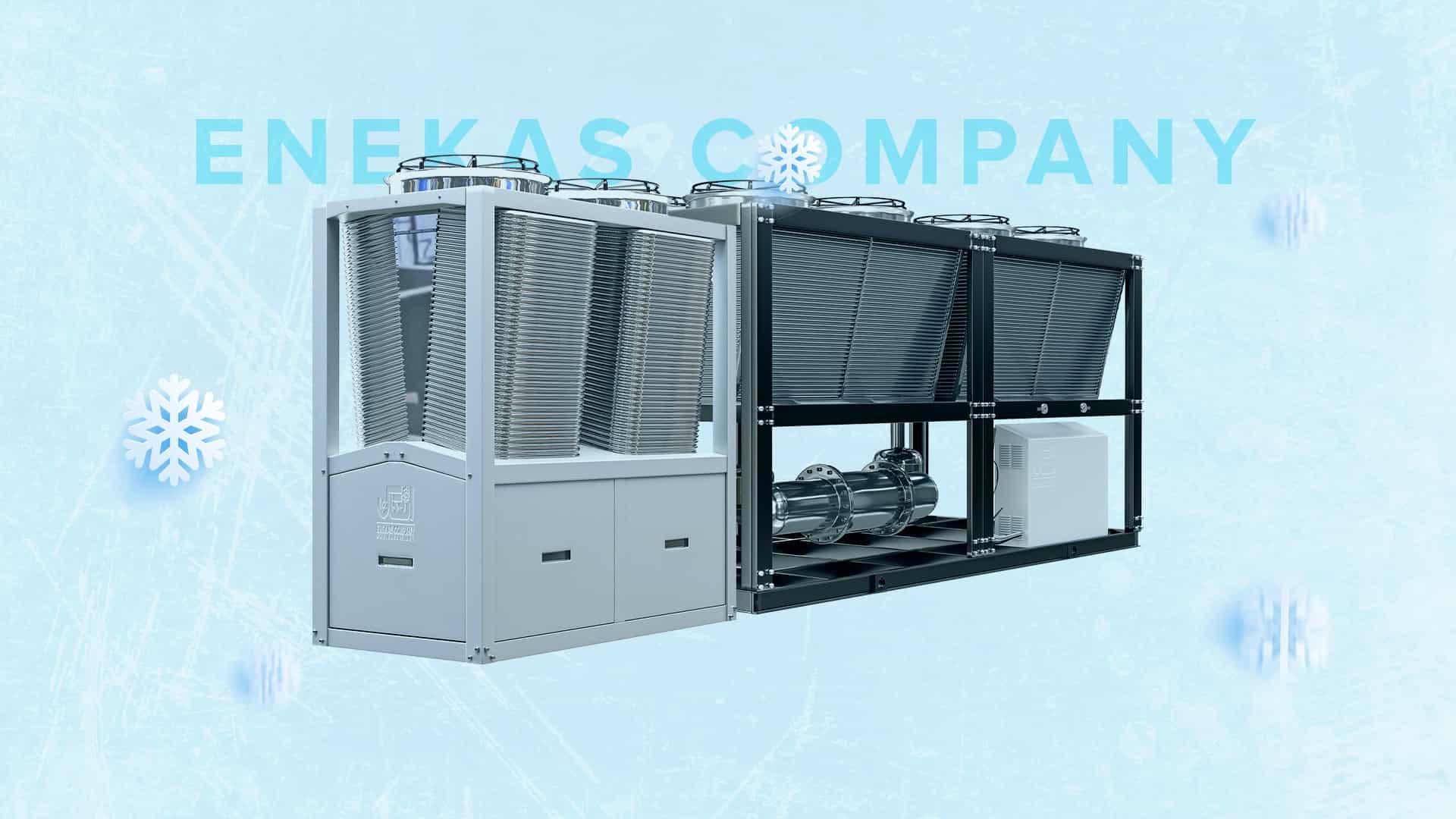

چیلر تراکمی هوا خنک کمپانی انعکاس از جمله سیستم های برودتی است که همانند سایر دستگاه های تبرید (نظیر انواع کولرها) قابلیت های منحصر به فردی در تهویه هوای مطبوع و خنک سازی محیط دارد. این نوع چیلر سرمایشی انعکاس بنا بر شرایط (آب و هوایی، متراژ، نوع کسب و کار و غیره محیط) در ابعاد، مدل، حجم، ارتفاع، ظرفیت و کیفیت های متنوعی طراحی و تولید می شود. حال در ادامه، قابلیت های چیلر تراکمی هوا خنک با جزئیات بیشتری تفصیل خواهیم کرد.

چیلر تراکمی هوا خنک چیست؟

چیلر تراکمی هوا خنک با نام چیلر هوایی نیز معروف است یک سیستم برودتی است. با توجه به نحوه طراحی و به کارگیری قابلیت های منحصر به فردی وظیفه خنک سازی محیط را به عهده دارد. این دستگاه علاوه بر اینکه در محیط های مسکونی، تجاری و اداری پرکاربرد است.

برای تامین هوای خنک فضاهای صنعتی نظیر؛ صنایع پتروشیمی، پلاستیک، لبنیات و غیره نیز کاملاً قابل بهره برداری استاندارد است. چیلر تراکمی به طور کلی در دو نوع هوایی یا هوا خنک و چیلر آبی یا آب خنک تولید شده است که در ادامه به توضیحات تخصصی هر دو می پردازیم.

چیلر تراکمی هوا خنک بنا بر ظرفیت، حجم، ابعاد و قابلیت در مدل های متنوعی اعم از ایستاده، مینی چیلر، چیلر خانگی سقفی و آپارتمانی طراحی می شود. ظرفیت تعریف شده برای چیلر تراکمی هوایی به صورت کلی بین ۲ تا ۲۰۰۰ تن تبرید است.

 بر این اساس، چیلر تراکمی هوا خنک دارای ابعاد پایین با نام مینی چیلر شناخته می شود. این مدل چیلرها غالباً برای منازل، و محیط های کوچک استفاده دارند. دلیل کاربرد نام تراکمی در کنار چیلر بدین منظور است. دستگاه مربوطه جهت خنک سازی مطلوب و استاندارد محیط ابتدا گاز مبرد را از طریق کمپرسور یا موتور متراکم و سپس در نتیجه این تراکم سرمایش لازم محیط تامین می شود.

چیلر تراکمی هوا خنک در انواع، سایز و مدل های متنوعی تولید می شود. از این جهت می توانید به تناسب ابعاد فضا، شرایط کاری و نوع کسب و کار خود یک چیلر استاندارد و بهینه را خریداری کنید.

چیلر گرمایشی و سرمایشی

چیلر گرمایشی و سرمایشی به چیلری گفته می شود که همزمان هم قابلیت تولید گرما و هم سرما را دارد. ساختار این نوع چیلر به گونه ای است که در فصول سرد می توانید با اتصال دستگاه به بویلر در موتورخانه، عملکرد آن را بر روی حالت تولید گرما قرار دهید. از این رو می توانید بنا بر شرایط و سلیقه خود در فروشگاه انعکاس چیلر تراکمی هوا خنک را از نوع چیلر گرمایشی و سرمایشی تهیه کنید.

بهره برداری از چیلر گرمایشی و سرمایشی در مجتمع های تجاری و اداری و حتی صنعتی بسیار زیاد است. چرا که علاوه بر کیفیت بالا در تولید هر دو نوع هوای مطلوب و استاندارد، تأثیر قابل توجهی در صرفه جویی هزینه های اضافی نیز دارد. تجهیزات به کار رفته در چیلر گرمایشی و سرمایشی نیز مشابه چیلر تراکمی سرمایشی یا گرمایشی (کندانسور، اواپراتور، کویل ها، کمپرسور) است.

تجهیزات چیلر تراکمی هوا خنک

به طور کلی، ۴ قطعه اساسی در چیلر تراکمی هوا خنک به کار رفته است. در واقع، مهم ترین و حیاتی ترین ملزومات آن محسوب می شوند. به عبارتی، کارکرد استاندارد و منحصر به فرد کلیه چیلرهای تراکمی هوایی نتیجه عملکرد منظم، به هم پیوسته و مکمل این ۴ جزء است. از این رو کوچک ترین نقص در آن ها می تواند روند خنک سازی را مختل کند. این چهار قطعه عبارت اند از:

کندانسور: قطعه ای که (جهت انجام بهتر خنک سازی محیط) وظیفه کاهش دمای گاز مبرد منتقل شده از کمپرسور و تبدیل آن به مایع را بر عهده دارد.

کمپرسور؛ مهم ترین جزء تمام چیلر تراکمی هوا خنک موتور یا کمپرسور آن است. این قطعه گاز مبرد ارسال شده از طریق کویل ها را کاملاً فشرد و متراکم (افزایش دما) می کند و سپس جهت تبدیل به مایع به کندانسور می فرستد.

شیر انبساط؛ از دیگر اجزای حیاتی چیلر هوایی است که کارکردش کاهش دما و فشار گاز مبرد و در نتیجه بیشتر خنک شدن آن را به دنبال دارد.

اواپراتور؛ از جمله تجهیزات مهم دیگر چیلر تراکمی هوا خنک ، اواپراتور است که نقش حائز اهمیتی در عملکرد مطلوب این دستگاه دارد. به این صورت که جهت تولید سرمایش آسان تر و بهتر گاز مبرد را آماده و به قسمت های مربوطه انتقال می دهد.

نحوه عملکرد چیلر تراکمی هوایی

چیلر تراکمی هوا خنک متشکل از چهار جزء اصلی به نام های کندانسور، کمپرسور، شیر انبساط و اواپراتور است. از این جهت تمام اجزای فوق در راستای تولید و تامین هوا خنک استاندارد کار می کنند. تفاوت در ساختار و طراحی چیلر تراکمی هوا خنک به متنوع بودن کندانسور و نحوه خنک کردن آن بستگی دارد. همانطور که قبلاً هم اشاره کردیم از دستگاه (در ابعاد مختلف) می توانید برای خنک سازی محیط های مسکونی، تجاری، اداری و همینطور ماشین آلات و دستگاه های صنعتی نیز بهره مند شوید.

با این حال چگونگی کارکرد چیلر تراکمی هوا خنک به این صورت است که بعد از روشن کردن دستگاه گاز مبرد از طریق کویل های به کمپرسور وارد و در آن تحت فشار زیاد فشرده و متراکم می شود. بخار حاصل از این فشار، از طریق شیرآلات مخصوص به کندانسور منتقل می شود. در این مرحله کندانسور بخار وارد شده را تا حدود قابل توجهی کاهش می دهد.

(خود کندانسور نیز در اثر هوای محیط سرد می شود که همین سردی کاهش دمای بخار را نیز به دنبال دارد) بخار موجود در کندانسور به بخش شیر انبساط وارد می شود و در این مرحله در اثر کاهش دما به حالت مایع و بخار سرد در می آید. در نهایت مخلوط بخار و مایع سرد به اواپراتور وارد و سپس منجر به خنک کردن آب مستعد تولید هوای سرد محیط می شود. بعد از تبخیر کامل مایع مبرد، دوباره به کمپرسور انتقال می یابد و در نتیجه این چرخه مجدداً تکرار می شود.

کاربردهای چیلر تراکمی هوایی

چیلر تراکمی هوا خنک هوایی در محیط های گوناگون  و زیادی از جمله انواع صنایع، تولیدی ها، کارگاه ها، محیط های مسکونی، تجاری، اداری قابل استفاده است. اما لازم به ذکر است که در هر میحطی بسته به شرایط و نوع فعالیت های انجام گرفته در آن، ابعاد، ظرفیت و قابلیت های خنک سازی چیلر تراکم هوایی نیز متفاوت خواهد بود.

با این حال، کاربردهای کلی انواع چیلر تراکمی به دو صورت زیر است:

تهویه مجتمع های مسکونی، تجاری و اداری

در زمینه تهویه هوای مطبوع چیلر تراکمی هوا خنک کاربرد فوق العاده ای خواهد داشت به این صورت که آب سرد از طریق مبدل های حرارتی نظیر کویل هواساز، فن کویل و ایرکولر در قالب هوای خنک به محیط منتقل می شود. بعد از این فرایند گرمای محیط از طریق فن ها به درون سیستم وارد و این امر سبب بازگشت مجدد آب به چیلر و سرد شدن آن تا ۷ درجه سانتی گراد می شود. چیلرهای تراکمی هوایی در مقایسه با سایر دستگاه های سرمایشی همچون کولرهای آبی هوای خنک استانداردتری تولید می کنند.

کاربرد در صنایع متنوع

صنایع مختلف در راستای تولید محصولات خود از دستگاه ها و ماشین آلات سنگین و متعددی استفاده می کنند. کاربرد بهینه و به عبارتی راندمان مثبت دستگاه ها تا حدود زیادی نیازمند نگهداری و مراقبت منظم و صحیح است. بدین صورت یکی از راه های جلوگیری از خراب شدن دستگاه و ماشین آلات خطوط تولید خنک نگه داشتن متناوب و پیوسته آن ها است.

از این رو یکی از محیط های بسیار پرکاربرد چیلرهای متراکم هوایی صنایع مختلف است. از جمله صنایع پرکاربرد چیلر تراکمی هوا خنک شامل صنایع ریخته گری، فلزکاری، جوشکاری، پتروشیمی، داروسازی، تولید و نگهداری مواد غذایی، کارگاه مصالح سازی و غیره می شود.

مهم ترین نکته ای که باید در ارتباط با یک چیلر تراکمی هوا خنک در نظر داشته باشید این است که با توجه به میزان اهمیت و کاربردش، قابلیت بهره برداری به صورت مرکزی و غیر مرکزی را نیز دارند. اگرچه چیلرهای تراکم پذیر قابلیت تولید آب سرد تا منفی ۴۰ درجه را دارند اما جهت تولید آب سرد کمتر از منفی ۱۰ درجه بهتر است از چیلرهای آبی استفاده کنید.

ویژگی های چیلر تراکمی هوایی

چیلر تراکمی هوا خنک علاوه بر اینکه تأثیر قابل توجهی در کاهش مصرف انرژی و آب دارد، بهره بردن از آن مزایای متعدد دیگری نیز به دنبال دارد که مهم ترین آن ها شامل موارد زیر می ‌شود:

• عدم نیاز برج خنک کننده به پمپ، فن، پکینگ، لوله کشی، بدنه اصلی و سختی گیر آب و در نهایت کاهش هزینه های اضافی (بر خلاف چیلر آبی)
• عدم بررسی، سرویس و تعمیر مداوم و کوتاه مدت به جهت برخوردار نبودن از ملزومات مستعد آسیب دیدگی زودهنگام
• کاملاً کاربردی برای نواحی و مناطق خشک و کم آب
• مصرف انرژی و هزینه بسیار پایین به دلیل کاربرد قطعات و تکنولوژی پیشرفته و در عین حال برخوردار از راندمان عالی
• قابل استفاده برای تمامی مناطق گرم، مرطوب و خشک و ارائه بهترین عملکرد
• امکان نصب در هر مکانی اعم از فضاهای باز و بسته (متناسب با سایز و ابعاد)
• برخوردار از ساختار و طراحی ساده و دارای طول عمر زیاد و استاندارد

انواع چیلر تراکمی هوایی

چیلرهای تراکمی به طور کلی به دو نوع چیلر تراکمی آبی و هوایی تقسیم می شوند. نحوه کارکرد هر دو نوع تقریباً مشابه است. تنها تفاوتشان این است که چیلر آبی برای تولید هوای خنک نیازمند کندانسور مجهز به برج خنک کننده است. در حالی که کندانسور چیلر تراکمی هوا خنک دارای فن است. با این حال هر دو مدل بر اساس کمپرسور به مدل های مختلفی تقسیم می شوند. که در این مقاله جهت اختصاصی بودن مطلب (مبحث دسته بندی چیلر تراکمی هوا خنک) تنها به تشریح مدل های هوا خنک می پردازیم:

انواع چیلر تراکمی هوا خنک بر اساس کمپرسور شامل موارد زیر می شود:

چیلر هوا خنک دارای کمپرسور سانتریفیوژ

چیلر تراکمی هوا خنک که مجهز به کمپرسور از نوع سانتریفیوژ یا گریز از مرکز است به نسبت چیلرهای سایر کمپرسورها نظیر چیلر آپارتمانی، مینی چیلر و غیره از حجم و ابعاد بسیار بالایی برخوردار است. به همین دلیل هم عمدتاً جهت تهویه و تولید برودتی در صنایع بزرگ مورد استفاده قرار می گیرند. یکی از مزیت های مهم کاربرد کمپرسور سانتریفیوژ کارکرد بدون نیاز به روغن است. این نوع کمپرسور با افزایش جنبشی گاز مبرد سبب فشرده و متراکم شدن آن می شود.

البته لازم به ذکر است که به طور کلی از کمپرسورهای سانتریفیوژ در چیلر تراکمی هوا خنک استفاده نمی شود. (مگر نوع دو مرحله ای) چرا که این نوع کمپرسورها توان نسبتاً پایینی در برودت و تهویه هوای مطبوع دارند. از این جهت کاربرد کمپرسورهای سانتریفیوژ برای چیلرهای تراکمی آبی مناسب تر است.

چیلر هوایی مجهز به کمپرسور اسکرو

این مدل چیلر نیز اگرچه برای پروژه های تهویه نسبتاً بزرگ مورد بهره برداری قرار می گیرد. اما جهت کاربرد در صنایع بزرگ نیز قابل استفاده است. کمپرسور اسکرو ساختاری مارپیچ و دوار (نر و ماده) که همین طراحی نقش قابل توجهی در فشرده کردن گاز مبرد دارد.

چیلر تراکمی هوا خنک پیستونی

چیلر تراکمی هوا خنک پیستونی نیز همانطور که از نامش پیدا است دارای یک کمپرسور پیستونی است. خود کمپرسور پیستونی برای اینکه بتواند فرایند تراکم و فشرده سازی گاز مبرد را به صورت استاندارد انجام دهد از اجزای کوچک تری همچون شاتون، میل لنگ، پیستون و سوپاپ و غیره تشکیل شده است. چیلرهای تراکمی پیستونی غالباً در ظرفیت و ابعاد معمولی مورد استفاده قرار می گیرند. این مدل چیلرها همچنین جهت تهویه و تامین هوای خنک صنایع بزرگ نیز قابل استفاده هستند.

چیلر تراکمی مجهز به کمپرسور اسکرال

از جمله چیلرهای تراکمی هوایی که در ساختار آن ها کمپرسور اسکرال مورد استفاده قرار گرفته است مدل های نسبتاً پایین نظیر چیلر ایستاده، چیلر خانگی سقفی یا چیلر آپارتمانی است. در واقع، کاربرد این مدل چیلر برای تهویه و خنک سازی محیط های نسبتاً کوچک بسیار ایده آل است. ساختار کمپرسورهای اسکرال به دو مارپیچ حلزونی شباهت دارد.

چیلر تراکمی هوایی از نوع کمپرسور روتاری

چیلر تراکمی ها خنک روتاری که با نام مینی چیلر نیز شناخته می شود که برای تهویه و تامین هوای خنک فضاهای کوچک طراحی شده است. در واقع، ساختار و ظرفیت آن ها بسیار پایین است. یکی از تشابهات چیلرهای تراکمی روتاری و پیستونی کاربرد قطعات مشابه در هر دو نظیر میل لنگ، پیستون، پره و غیره است.

کندانسورهای به کار رفته در چیلر تراکمی هوا خنک

کلیه چیلرهای تراکمی اعم از آبی و هوایی بسته به ابعاد، حجم،‌ نوع و محیط کارکرد از کندانسورهای متنوعی تشکیل شده اند که عبارت اند از؛

چیلر هوایی یکپارچه

کارکرد کندانسورها در چیلرهای تراکمی هوایی به طور کلی به این صورت است. از طریق فن های مربوطه، جریان هوا را جذب و در نتیجه سبب خنک سازی بخار مبرد درون خود می شوند. حال ساختار و کارکرد چیلر تراکمی هوا خنک مجهز به کندانسور یکپارچه به بدین شکل است که تمامی اجزای و ملزومات به صورت کاملاً یکپارچه درون دستگاه قرار گرفته اند و از این جهت با کمترین هزینه، وقت و فضا می توان آن ها را به راحتی نصب کرد.

این گونه چیلرهای تراکمی همچنین دارای یک انشعاب هستند که از طریق آن می توانید برق و آب لازم را به دستگاه منتقل و سپس فرایند راه اندازی را انجام دهید. این مدل چیلر به سبب کارایی و قابلیت های منحصر به فردش از محبوب ترین چیلرهای تراکمی هوا خنک محسوب می شود. لازم به ذکر است که چیلرهای تراکمی هوایی یکپارچه بهتر است در محیط های باز نصب شوند.

چیلر هوایی دو پارچه

این مدل چیلر تراکمی هوا خنک نیز همانطور که از نامش مشخص است ساختاری جداگانه یا به عبارتی دو پارچه دارد. به این صورت که شیر انبساط، کمپرسور و اواپراتور در ساختاری دیگر قرار دارد. از این رو می توانید به صورت جدا از هم (در هر نقطه از ساختمان اعم از پشت بام، موتورخانه و غیره) نیز آن ها را نصب کنید.

ظرفیت، ابعاد و ساختار چیلر تراکمی هوا خنک دو پارچه (با توجه به درخواست مشتری) تا حدود قابل توجهی در انتخاب نوع کندانسور تأثیرگذار است. برای نمونه اگر پشت بام شما قادر به تحمل یک چیلر تراکمی یکپارچه نباشید می توانید از چیلر هوایی دو پارچه استفاده کنید. اما در نظر داشتن این نکته فراموش نشود که به لحاظ مصرف انرژی و هزینه های اقتصادی چیلرهای تراکم یکپارچه بسیار بهینه تر هستند.

چیلر صنعتی

چیلر صنعتی انعکاس همانطور که از نامش پیدا است نوع دیگر چیلر تراکمی هوا خنک است که تولید انعکاس به طور تخصصی و ویژه برای صنایع بزرگ طراحی کرده است. در واقع، چیلر صنعتی متشکل از ساختار، قطعات، بدنه مقاوم، حجم، کمپرسور قوی و بسیار پایدارتری است. تنها در صنایع مختلفی نظیر صنایع لبنیات، پلاستیک، فلزی، پتروشیمی و داروسازی مورد استفاده قرار می گیرد.

چیلر ایرانی

از جمله سیستم های تبرید و سرمایشی داخلی چیلر ایرانی است که توسط تولیدکنندگان داخلی طراحی شده است. چیلر ایرانی به نسبت چیلرهای وارداتی از کیفیت و قیمت مناسب و استانداردتری برخوردار هستند.

کمپرسورهای به کار رفته در چیلر ایرانی غالباً از انواع مرغوب نظیر اسکرال، پیستونی و اسکرو است. تولید چیلر ایرانی بسیار متنوع است. از این رو می توانید متناسب با شرایط آب و هوایی، کسب و کار و محل زندگی خود یک مدل استاندارد و ایده آل را انتخاب کنید. از مدل هایی پرکاربرد چیلر ایرانی می توان چیلرهای جذبی و تراکمی را نام برد که مدل تراکمی خود نیز به دو نوع آب و هوایی تقسیم می شود.

چیلر ایرانی از هر نوع و مدلی قابلیت استفاده در محیط های مختلف اعم از مراکز خرید، فروشگاه ها، مجتمع های مسکونی، اداری، تجاری، صنایع غذایی، دارویی، پتروشیمی، پلاستیک و لبنیات را دارد.

اجزا و مزایای چیلر ایرانی

چیلر ایرانی همچون مدل های وارداتی از تجهیزات استاندارد و کاملاً به روزی تشکیل شده است. در واقع،‌ تمام قطعات به کار رفته در آن اعم از کمپرسور، شیر انبساط، اواپراتور و کندانسور، قطعات برقی، لوله ها، شیرآلات و سیم ها تماماً از برندهای معتبر اروپایی هستند. ضمن اینکه در این جنس چیلر بنا بر نیاز مشتری می توان هر یک از اواپراتورهای پلیتی یا پوسته ای را نیز مورد استفاده قرار داد.

از مزیت های بهره بردن از چیلر ایرانی موجود در فروشگاه انعکاس می توان موارد زیر را برشمرد:

• ساخت کویل کندانسور چیلر بر اساس سفارش و شرایط آب و هوایی مربوطه
• ارائه کارکرد مساعد و متناسب با جغرافیای ایران به دلیل استفاده از مبردهای آر ۴۰۷سی، آر۱۳۴آ و آر۲۲
• طراحی بدنه مقاوم و ضد زنگ به دلیل کاربرد ورقه گالوانیزه، رنگ کوره ای و الکترواستاتیک
• برخوردار بودن از راندمان عالی و کاملاً مشابه چیلرهای خارجی
• قابلیت طراحی ساختار بدنه متناسب با شرایط محیط
• سیستم کنترل، قطعات برودتی و سرمایشی، فن های کندانسور از جنس برندهای معروف زیمنس، کرل و دانفوس
• دارای خدمات پس از فروش طولانی مدت و گارانتی ۲۴ ماهه
• کاربرد کمپرسورهای معروف ترین برندهای جهان (بیتزر، دانفوس و کوپلند)

تفاوت چیلر تراکمی هوا خنک و جذبی

استفاده از چیلرهای جذبی و تراکمی در جایگاه خودشان، مزایت های منحصر به فردی دارند. با این حال بارزترین تفاوت آن ها در چگونگی کارکرد با به بیانی ساده تر، در مصرف انرژی است. به این صورت که چیلرهای تراکمی جهت تولید و تامین سرمایش متعادل نیازمند استفاده از انرژی برق هستند. در حالی که چیلرهای جذبی برای اینکه بتوانند برودت لازم را برای محیط داشته باشند باید از انرژی گاز بهره ببرند. البته به میزان بسیار اندکی از انرژی برق نیز مصرف می کنند.

از دیگر تفاوت های چیلر جذبی و تراکمی میزان عملکردشان است. بدین صورت که چیلرهای جذبی به نسبت نوع تراکمی عملکرد پایین تری دارند. به لحاظ ساختار و طراحی ظاهری نیز چیلرهای جذبی ارتفاع و حجم بیشتری دارند. به همین دلیل، هنگام نصب نیازمند فضای زیادی هستند.

قیمت چیلر جذبی

چیلر جذبی با توجه به ساختار، ابعاد، ظرفیت و سایر موارد از قیمت ثابتی برخوردار نیست. به عبارتی کلیه های چیلرهای اعم از چیلر جذبی و تراکمی دارای فاکتورهای زیادی هستند که تمامی آن ها به صورت مستقیم و غیرمستقیم در کاهش و افزایش قیمتشان مؤثر است.

از مهم ترین مواردی که می تواند تأثیر شایان توجهی در گران تر بودن یک چیلر جذبی داشته باشد. خارجی یا داخلی بودن قطعات یا خود دستگاه، میزان اعتبار شرکت تولیدکننده، مدل، ابعاد، حجم و مدت گارانتی و خدمات پس از فروش آن است. بنابراین فروش چیلر جذبی در بازارهای داخلی با توجه به فاکتورهای فوق انجام می گیرد.

با این حال، توصیه می شود که هنگام خرید و فروش چیلر جذبی و همینطور نوع تراکمی به نکاتی میزان بودجه در نظر گرفته شده، شرایط محل نصب چیلر، قابلیت ها، وضعیت اقتصادی کشور، نحوه کارکرد، جنس و کیفیت ملزومات به کار رفته توجه کافی داشته باشید. ماشین سازی انعکاس برترین تولید کننده انواع تجهیزات برودتی و حرارتی میباشد.
