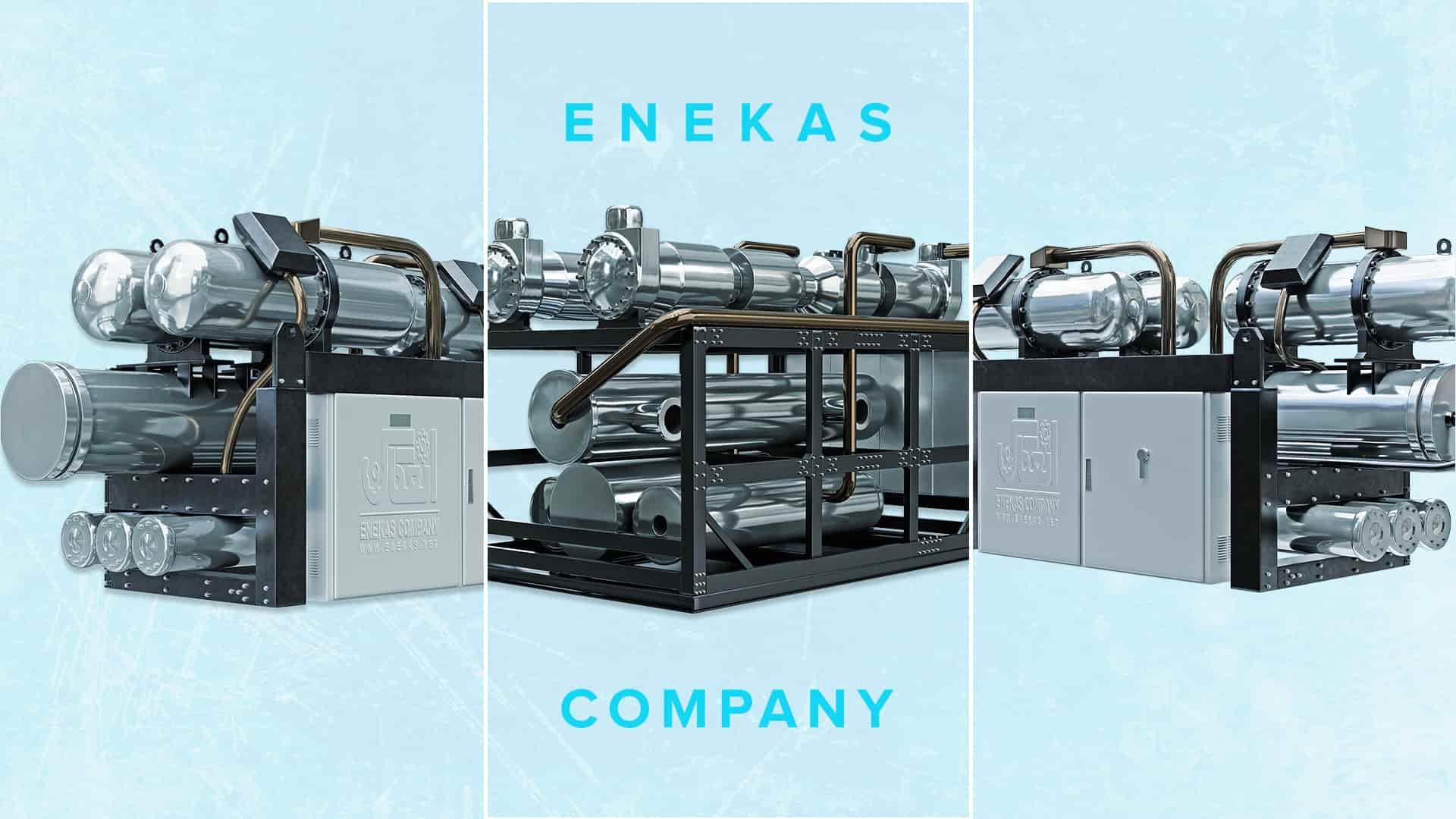

چیلر تراکمی آب خنک

چیلر، نوعی سیستم خنک کننده مدرن و پیشرفته از کمپانی انعکاس است. به دلیل برخوردار بودن از ساختار و طراحی منحصر به فرد و قابلیت های فراوان می تواند به راحتی محیط کاری و زندگی شما را با دمایی مطلوب و استانداردخنک سازی کند. چیلرها بسته به شرایط و محیط قابل استفاده در انواع متعددی از جمله نوعچیلر تراکمی آب خنک تولید می شوند. کمپانی انعکاس از برترین تولید کنند

کلیه مدل های متنوع چیلر یا سیستم های تبرید و برودتی در بردارنده اجزا و قطعات فنی نسبتاً زیادی هستند. در نتیجه چگونگی کارکرد آن سبب تولید دمای خنک و متعادل در محیط می شود. چیلر با توجه به ابعاد، ساختار، نوع طراحی، کیفیت قطعات به کار رفته میزان کارکرد و توان در دسته گران قیمت یا به صرفه قرار می گیرند. حال در ادامه با ارائه توضیحات تخصصی تر، درباره انواع چیلر خصوصاً چیلر تراکمی آب خنک انعکاس به شناختی جامع و مفید خواهید رسید.

چیلر چیست؟

چیلر یکی از دستگاه های سرمایشی یا به عبارتی تهویه مطبوع هوا است که بنا بر ظرفیت ها و قابلیت های تعریف شده، می توانید در مدل و ابعاد مختلف هر متراژ محیطی را خنک کند. اگرچه واژه چیلر در نگاه اول معنای تولید سرما را به ذهن القا می کند. اما در واقعیت، کاری اصلی دستگاه های چیلر حذف گرمای محیط است. چیلرها هنگام فعالیت با اندکی صدا و ارتعاش همراه هستند. این دستگاه های نسبتاً بزرگ هوای گرم محیط را حذف که در نتیجه دفع کردن گرما، مایع درون سیستم خنک می شود و از این رو محیط مربوطه به دمای متعادل و خنک می رسد.

از چیلرهای سرمایشی می توان در کلیه محیط ها اعم از صنایع مختلف و مجتمع های تجاری، مسکونی و اداری به تناسب نیاز و متراژ محیط استفاده مفید و مطلوب داشت. محل نصب چیلرها به طور کلی پشت بام، زیرزمین یا موتورخانه است.

انواع چیلر

چیلرهای انعکاس با توجه به کارکردهای گسترده و متعددی که دارند همواره در انواع مختلفی طراحی می شوند. کار اصلی آن ها نیز حذف گرما و تولید هوای خنک برای محیط است. به بیانی دیگر، کلیه چیلرهای تهویه هوا و برودتی با فرایند حذف گرما و جریان مایع مبرد بین فازهای متنوع مایع و گردش متناوب و مداوم آن، سبب خنکی محیط می شود. با این اوصاف، سیستم های برودتی تحت عنوان چیلر به طور کلی به دون نوع چیلر تراکمی و چیلر جذبی تقسیم می شود.

چیلر جذبی

چیلر جذبی یکی از انواع چیلرهای سرمایشی است که برخلاف چیلرهای تراکمی به جای کمپرسور از اجزای دیگری همچون پمپ، ژنراتور و جذب کننده تشکیل شده است. بدین صورت مایع خنک کننده درون چیلر جذبی نیز لیتیوم برماید است. از این رو لیتیوم برماید بخار آب درون سیستم را جذب می کند و سپس بین فازهای مایع و گاز جریان می یابد. بخار آب ناشی از لیتیوم برماید نیز جهت تبخیر از گرمای محیط استفاده می کند که همین جذب گرمای فضا و انتقال سرمای متعادل به آن را به دنبال خواهد داشت.

چیلر تراکمی

اجزای تشکیل دهنده چیلر تراکمی، کمپرسور، کندانسور، شیر انبساط و اواپراتور است. بر این مایع خنک کننده در حال جریان در بین این اجزاء نیز گاز مبرد است که ابتدا توسط کمپرسور فشرده و متراکم سپس به بخش کندانسور (جهت تبدیل شدن به مایع) منتقل می شود و در مرحله بعد به اواپراتور انتقال می یابد و در این بخش به دلیل کاهش فشار، مایع تا حدودی در اثر دمای محیط تبخیر می شود که همین بخار شدن خنک سازی فضا را به همراه خواهد داشت. چیلرهای تراکمی نیز خود بسته به قابلیت ها و نوع ساختار و طراحیشان دو نوع چیلر تراکمی خنک هوا و چیلر تراکمی آب خنک تقسیم می شوند. در مقاله حاضر قصد داریم چیلر تراکمی آبی را به صورت اختصاصی بررسی و تحلیل کنیم.

چیلر تراکمی آب خنک چیست؟

همانطور که از نام چیلر تراکمی آب خنک انعکاس پیدا است به واسطه آب فعالیت می کند. به عبارت دیگر، کارکرد این نوع چیلر کاملاً در مقابل چیلر هوایی است. چرا که چیلر هوای با استفاده از هوا و فن منجر به خنک سازی محیط می شود. در حالی که چیلر هوا خنک برای اینکه بتواند محیط مورد نظر شما را به صورت استاندارد و مطلوب خنک کند باید درون آن، آب و همینطور برج خنک کننده وجود داشته باشد.

در واقع، برخلاف تصور عموم (چیلر تراکمی آب خنک وظیفه خنک سازی آب را به عهده دارد) چیلر آبی یک سیستم تبرید و تهویه هوای مطبوع است که به صورت پیوسته و منظم آب درون سیستم را خنک و سپس به در جریان هوای محیط آن را تبادل می دهد. همین تبادل، منجر به تولید سرمایش محیط می شود. شیوه کار سستم تبرید آب خنک بر پایه تراکم است.

اجزای تشکیل دهنده آن مشابه چیلر هوایی (کمپرسور، شیر انبساط، اواپراتور و کندانسور) است با این تفاوت که پمپ و برج خنک کننده نیز در چیلر تراکمی آب خنک نیز وجود دارد که در حقیقت سبب خنک سازی کندانسور می شوند. البته در نظر داشته باشید که چیلرهای تراکمی آب خنک با بهره گیری از فن کویل یا هواساز درون هر یک از بخش ها، سرمای مورد نیاز را به محیط انتقال می دهند.

چیلر تراکمی آب خنک را علاوه بر محیط های مسکونی، تجاری و اداری در صنایع بزرگ و مختلف نظیر کارخانه ها، کارگاه های متنوع تولیدی نیز قابل کاربرد است. هر یک از چیلرهای تراکمی هوایی یا آبی مزیت ها و قابلیت های منحصر به فرد خود را دارند که بنا بر نیاز و درخواست خود امکان بهره بردن از هر یک از آن ها را دارید.

چگونگی کارکرد چیلر تراکمی آب خنک

شروع کار یا به عبارتی سیکل تبرید چیلر تراکمی آب خنک ابتدا از طریق کمپرسور است. به این صورت که گاز مبرد به محض ورود به کمپرسور فشرده و متراکم می شود. سپس به بخش کندانسور انتقال می یابد. در کندانسور به واسطه تماس با آب خنک تأمین شده از برج خنک کننده دچار افت فشار و کاهش دما می شود و درون شیر انبساط قرار می گیرد که در این مرحله نیز بخشی از مایع تبخیر می شود.

در نهایت مبرد به دو شیوه مایع و بخار سرد به اواپراتور انتقال پیدا می کند. مایع و بخار سرد تا حدود زیادی دمای آب اطراف اواپراتور را کاهش می دهد و در نتیجه سرد شدن دمای محیط را به دنبال خواهد داشت. بعد از این فرایند مبرد به بخار کامل تبدیل می شود و برای انجام مجدد فرایند به سمت کمپرسور می رود.

قابلیت ها و کاربرد چیلر تراکمی آب خنک

چیلر تراکمی آب خنک برای انواع کسب و کارها و غالب محیط های زندگی (با هر نوع آب و هوایی) کاملاً کاربردی و مناسب است. به بیان دیگر، این نوع چیلر به جهت کاربرد قطعات، دانش و فناوری نوین و استاندارد جهانی از قابلیت های منحصر به فردی برخوردار است. به واقع ساختار آن ها به گونه ای طراحی شده است که برای طولانی مدت کارایی مطلوب و مثبتی را برای شما به دنبال خواهد داشت.

این چیلر به صورت اختصاصی وظیفه برودت و تولید سرمای متعادل و متناسب با محیط شما را به عهده دارد. به همین جهت باید هنگام خرید متراژ، شرایط آب و هوایی (برای اقلیم های خشک، گرم و بیابانی کاملاً مناسب است)، ابعاد، حجم و ظرفیت سیستم یا چیلر تبرید را نیز در نظر داشته باشید. کاربرد چیلر تراکمی آب خنک در محیط های مختلفی اعم از سالن های ورزشی، مراکز خرید و تفریحگاهی، صنایع دارو، غذا، شیمیایی، پتروشیمی، لبنیات، مجتمع های تجاری و مسکونی و همچنین خنک سازی دستگاه ها و ماشین آلات سنگی خطوط تولید صنایع متنوع است.

اجزای چیلر تراکمی آبی

چیلر تراکمی آب خنک انعکاس نیز همچون چیلر هوایی از قطعات و ملزومات متعددی تشکیل شده است. به عبارتی، در کنار هم قرار گرفتن این اجزاء باعث شده است که سیستم تحت عنوان چیلر تراکمی آب خنک تولید شود. هر یکی از این قطعات وظایف خاص و فوق العاده مهمی را بر عهده دارند. در حقیقت فعالیت کلیه آن ها تحت تأثیر فعالیت دیگر و به عبارتی مکمل یک دیگر است. ملزومات چیلر تراکمی آبی شامل موارد زیر می شود:

کمپرسور:

این قطعه به عنوان مهم ترین یا به بیان بهتر، قلب چیلر تراکمی آب خنک شناخته می شود. چرا که وظیفه فشرده سازی و متراکم کردن گاز مبرد را به عهده دارد.

برج خنک کننده:

این جزء نیز از دیگر ملزومات مهم و کاربردی چیلر تراکمی آب خنک است. کاری که برج خنک کننده عهده دار آن است تأمین دمای متعادل و خنک برای کندانسور می باشد.

پمپ:

این قطعه تنها در چیلر تراکمی خنک آب وجود دارد. از این رو تعبیه پمپ جهت انتقال آب از اوپراتور به سمت سایر خروجی های چیلر و همچنین منتقل کردن آب از کندانسور به برج خنک کننده است.

شیر انبساط؛

شیر انبساط از دیگر قطعات حائز اهمیت این نوع چیلر تراکمی است. وظیفه شیر انبساط کاهش دما گاز مبرد و در نهایت تبدیل آن به گاز و مایع سرد است.

اواپراتور:

یکی از قطعات مشترک در چیلرهای تراکمی آبی و هوایی اواپراتور است. این قطعه با کارکرد درست خود سبب سرد شدن آب (از طریق گاز مبرد سرد) و تولید سرمایش لازم محیط می شود.

کندانسور:

کندانسور نیز از دیگر از اجزای کاربردی در هر دو نوع چیلر تراکمی (آبی و هوایی) است. این قطعه نیز فرایند کاهش دمای گاز مبرد بیش از حد داغ و تبدیل آن به مایع بیش از حد داغ را انجام می دهد.

فن کویل ها یا هواساز؛

فن کویل ها یا هواساز نیز قطعاتی هستند که در تمام بخش های چیلر تراکمی آب خنک تعبیه شده اند. این قطعات وظیفه انتقال سرمای تولید شده از سیستم تبرید به محیط را بر عهده دارند.

انواع کمپرسور چیلر تراکمی آب خنک

کمپرسور یکی از مهم ترین قطعات کلیه چیلرهای تراکمی اعم از آب خنک و هوا خنک است. ضمن اینکه قیمت کمپرسور در مقایسه با سایر قطعات چیلر تراکمی آب خنک گران تر است. بنابراین در مدل ها، برند و جنس های متنوعی تولید می شوند. فرایند تبرید و تولید برودت و سرمایشی با کمپرسور شروع می شود. در واقع، با فشرده سازی مبرد توسط کمپرسور چرخه تبرید و تولید سرما ادامه پیدا می کند.

استفاده از انواع کمپرسور با توجه به مواردی همچون ظرفیت، ابعاد و ساختار چیلر، متراژ محل نصب بستگی دارد. طراحی و فرم تمام انواع کمپرسور با یکدیگر متفاوت است که در واقع، تفاوت در ساختار و طراحی آن سبب تفاوت در نحوه کارکرد، فشرده سازی، طول عمر، کیفیت راندمان کاری و غیره نیز می شود. معروف ترین کمپرسورهای قابل استفاده در انواع چیلر تراکمی از جمله چیلر تراکمی آب خنک انعکاس موارد زیر است:

کمپرسور اسکرو

این نوع کمپرسور دارای ساختاری مارپیج است از این رو هنگام فعالیت، گاز مبرد را به درون خود می کشد و سبب فشرده سازی آن می شود. به دلیل اینکه کمپرسور اسکرو از ظرفیت بسیار بالایی برخوردار است غالباً در چیلرهای تراکمی آب خنک مورد استفاده قرار می گیرد. شیوه طراحی یا حالت مارپیچ بودن این نوع کمپرسور باعث شده است که به صورت دوره ای و متناوب نیازمند بررسی و روغن کاری باشد. بنابراین اگر به موقع و در زمان های مناسب روغن کاری نشود تأثیر قابل توجهی در کاهش راندمان چیلر خواهد داشت.

کمپرسور سانتریفیوژ

این نوع کمپرسور برای چیلر تراکمی آب خنک دارای حجم و ابعاد بالا مورد استفاده قرار می گیرد. ساختار کمپرسور سانتریفیوژ یا گریز از مرکز متشکل یک پروانه، شفت و محفظه است. پروانه با نیروی گریز از مرکز گاز مبرد را به درون محفظه می کشد و سپس فرایند تراکم و فشرده سازی را بر روی آن انجام می دهد.

چیلر تراکمی آب خنک دارای کمپرسور سانتریفیوژ برای محیط ها و صنایع نسبتاً بزرگ و گسترده کاملاً کاربردی و منحصر به فرد است. چرا که برای ساعات طولانی قادر به فعالیت و خنک سازی محیط است.

کمپرسور اسکرال

از دیگر کمپرسورهای معروف و پرکاربرد نوع اسکرال است که از ساختاری حلزونی شکل و دو تکه تشکیل شده است. روند فشرده سازی گاز مبرد توسط کمپرسور اسکرال به این صورت است که یکی از لایه ها ثابت و دیگر با حرکت خود، مبرد را متراکم می کند. معمولاً کمپرسورهای اسکرال برای چیلر تراکمی آب خنک استاندارد و مناسب نیستند. به عبارت دیگر، ارتفاع و ابعاد چیلرهای تراکمی آبی زیاد است از این رو بهره بردن از کمپرسور نوع اسکرال در آن پاسخ دهی مطلوبی به دنبال نخواهد داشت. از این رو در چیلرهای تراکمی آب خنک دارای ظرفیت پایین و صدا و ارتعاش کم می توان از کمپرسور اسکرال استفاده کرد.

کمپرسور رفت و برگشتی یا پیستونی

یکی از محبوب ترین کمپرسورها در تولید چیلرهای تراکمی اعم از چیلر تراکمی آب خنک انعکاس و هوا خنک کمپرسورهای پیستونی هستند. این نوع کمپرسور از اجزایی همچون سیلندر، شاتون، سوپاپ و میل لنگ تشکیل شده اند. از این رو با رفت و برگشتی سرعتی گاز مبرد را درون سیلندر فشرده و متراکم می کنند. از ویژگی های مثبت کمپرسورهای پیستونی که باعث پرطرفدار بودن آن شده است؛ مقاومت بالا در برابر فشار دما، و سایر آسیب های خارجی، قابلیت تعمیر سریع و عملکرد استاندارد طولانی مدت را می توان نام برد. اما در مقایسه با سایر کمپرسورها هنگام فعالیت، صدا و ارتعاش زیادی را تولید می کند.

مدل های مختلف چیلر تراکمی آبی

چیلرهای تراکمی آب خنک صرفاً جهت تهویه هوای مطبوع طراحی نشده اند و در حقیقت بنا بر نوع طراحی، ابعاد، ظرفیت و قابلیت های در دو دسته چیلر خانگی و چیلر صنعتی تقسیم می شوند. هر یک از این چیلرها به تناسب قابلیت های تعریف شده می توانند محیط مربوطه را به صورت استاندارد و متعادل خنک سازی کنند. البته چیلر صنعتی کارکردی مبنی بر خنک کردن دستگاه ها و ماشین آلات سنگین صنایع مختلف را بر عهده دارد. تعریف اجمالی هر دو مدل چیلر در زیر شرح شده است؛

چیلر تراکمی آب خنک صنعتی

چیلر صنعتی آب خنک با توجه به نامش صرفاً در صنایع بزرگ مورد استفاده قرار می گیرد. کاربرد چیلر صنعتی آب خنک در صنایع باعث می شود که حرارت و گرمای ناشی از فعالیت مداوم دستگاه ها و ماشین آلات خطوط تولید در حین کار، تا حدود زیادی کاهش یابد همین امر تأثیر قابل توجه و مستقیمی در افزایش طول عمر و راندمان ماشین آلات خواهد داشت.

چیلر تراکمی آب خنک خانگی

برخلاف مدل هایی که در محیط های صنعتی کارایی دارند؛ این مدل ها برای استفاده در ساختمان های کوچکتر کارایی دارند. چیلر تراکمی آب خنک مناسب خانه برای خنک کردن یا گرم کردن مایعات یا فضاهای داخلی ساختمان‌ها، بیمارستان‌ها، فناوری‌های اطلاعاتی، واحدهای تولیدی، و غیره مورد استفاده قرار می‌گیرد. چیلرهای خانگی نیز به نسبت متراژ محیطی که در آن قابلیت استفاده دارند در مدل های متنوعی همچون چیلر ایستاده و چیلر خانگی سقفی (که در سقف محیط نصب می شود) نیز طراحی می شوند. مدل های چیلر ایستاده در شکل ظاهر شبیه به یک کولر ایستاده است که در گوشه ای قرار داده می شود و این محصول محیط را خنک یا گرم می کند اما در مدل های سقفی، تجهیزات پخش هوای خنک در سقف محیط نصب می شود و هوای سرد و گرم از بالا پمپاژ خواهد شد.

ساختار کندانسور و برج خنک کننده چیلر تراکمی آبی

کندانسور چیلرهای تراکمی خنک آب از جنس پوسته و لوله هستند. به بیان دیگر، مبرد انتقال یافته از کمپرسور به واسطه لوله های کندانسور در آن جریان پیدا می کنند. آب در حال جریان کنار این لوله های سبب کاهش دما و خنک شدن تقریبی مبرد درون آن ها می شود. بنابراین وجود کندانسور در چیلر تراکمی خنک آب سبب تعدیل نسبی دمای آب و انتقال آن از طریق پمپ (جهت خنک شدن کامل) به برج خنک کننده می شود. این نوع کندانسور به نسبت کندانسور خنک هوا (به جهت فرایند خنک سازی بهتر) گزینه مطلوب تری هستند.

برج خنک کننده نیز از مهم ترین اجزای تشکیل دهنده چیلر تراکمی آب خنک است. در واقع، کارکرد این قطعه است که باعث می شود جریان آب کنار کندانسور سبب کاهش دمای آن شود. برج های خنک کننده معمولاً در بر روی پشت بام یا تراس قرار می گیرند و سپس به واسطه اتصالات تعریف شده به دستگاه چیلر متصل می شوند.

نصب و راه اندازی چیلر آبی

نصب و راه اندازی چیلر تراکمی آب خنک انعکاس مستلزم رعایت اصول و قوانین خیلی خاصی نیست و برخلاف نوع هوایی معمولاً در موتورخانه نصب می شود چرا که این امر از وارد شدن آسیب های جانبی ناشی از نور آفتاب، باران و برف و شرایط جوی نامناسب هوا به دستگاه جلوگیری می کند. برج خنک کننده چیلر تراکمی آب خنک را نیز غالباً بر روی پشت بام نصب می کنند. لازم به ذکر است که محل نصب برج خنک کننده از برق فشار قوی دور باشد. همچنین قبل از جای گذاری چیلر حتماً زیرسازی استاندارد و پایداری برای آن طراحی شود.

مزیت های استفاده از چیلر آبی

چیلر تراکمی آب خنک بنا بر نوع طراحی و کیفیت بالای قطعات به کار رفته از قابلیت های و مزایای فراوانی برخوردار است. در واقع،‌ استفاده از این نوع چیلر می تواند هم به لحاظ اقتصادی و هم از بابت چگونگی کارکرد کاملاً بهینه باشد برخی از بارزترین مزیت های چیلر تراکمی آب خنک موارد زیر است؛

• تولید راندمان و سرمایش عالی و مطلوب به جهت برخوردار بودن از برج خنک کننده (خنک سازی مطلوب کندانسور)
• طول عمر و بازدهی بالا و استاندارد به جهت نصب در فضای بسته و عدم برخورد آسیب های بیرونی
• تولید صدا و ارتعاشات بسیار پایین در حین فعالیت (برخلاف چیلرهای تراکمی هوا خنک)
• دارای ظرفیت، ابعاد و قابلیت های بالا و استاندارد و قابل کاربرد (برای طولانی مدت) در پروژه های سنگین و بزرگ)

چیلر گرمایشی و سرمایشی

چیلر گرمایشی و سرمایشی از دیگر مدل های سیستم های تبرید و برودتی است که با توجه به ساختار و قابلیت های تعبیه شده در آن ها، می توانند هم در فصول گرم و هم در فصل های سرد سال مورد استفاده قرار گیرند. کاربرد چیلر گرمایشی و سرمایشی در تمامی محیط های اداری، تجاری و مسکونی و صنایع بزرگ قابل استفاده است. این نوع چیلر هم به لحاظ هزینه و هم از بابت قابلیت، انتخاب مطلوب و بهینه ای است.

چیلر ایرانی

چیلر ایرانی از جمله تولیدات داخلی است که از قابلیت های منحصر به فردی برخوردار است. در واقع، کارخانه انعکاس (یکی از قدیمی و معتبرترین تولیدکنندگان داخلی) جهت جلب رضایت و اطمینان مشتریان خود، همواره سعی می کند. قطعات به کار برده در تمام مدل های چیلر تراکمی آب خنک را از بهترین و معروف ترین برندهای خارجی انتخاب کند.

به گونه ای که چگونگی کارکرد، جنس بدنه (ورق گالوانیزه و پوشش استاتیک ضد زنگ) و قطعات تماماً مشابه چیلرهای خارجی است. با این تفاوت که تهیه یک چیلر ایرانی به لحاظ قیمت، طول عمر، گارانتی و خدمات پس از فروش بسیار بهینه تر است.

قیمت چیلر جذبی با چیلر آب خنک

قیمت چیلر جذبی با توجه به ابعاد، حجم و کیفیت قطعات و نوع کمپرسور به کار رفته در آن متفاوت است. به عبارتی، گران و ارزان بودن قیمت چیلر جذبی تا حدود زیادی به میزان قابلیت  و کارایی آن بستگی دارد. با این حال هنگام خرید و فروش چیلر جذبی یا هر یک از چیلرهای دیگر بهتر است مواردی نظیر جنس قطعات، بدنه، طول عمر، مدت گارانتی و خدمات پس از فروش، شرایط اقتصادی و ابعاد، ظرفیت دستگاه و متراژ محیط خود را در نظر بگیرید. ماشین سازی انعکاس برترین تولید کننده انواع تجهیزات برودتی و حرارتی میباشد.
