طرز کار چیلر تراکمی آب خنک

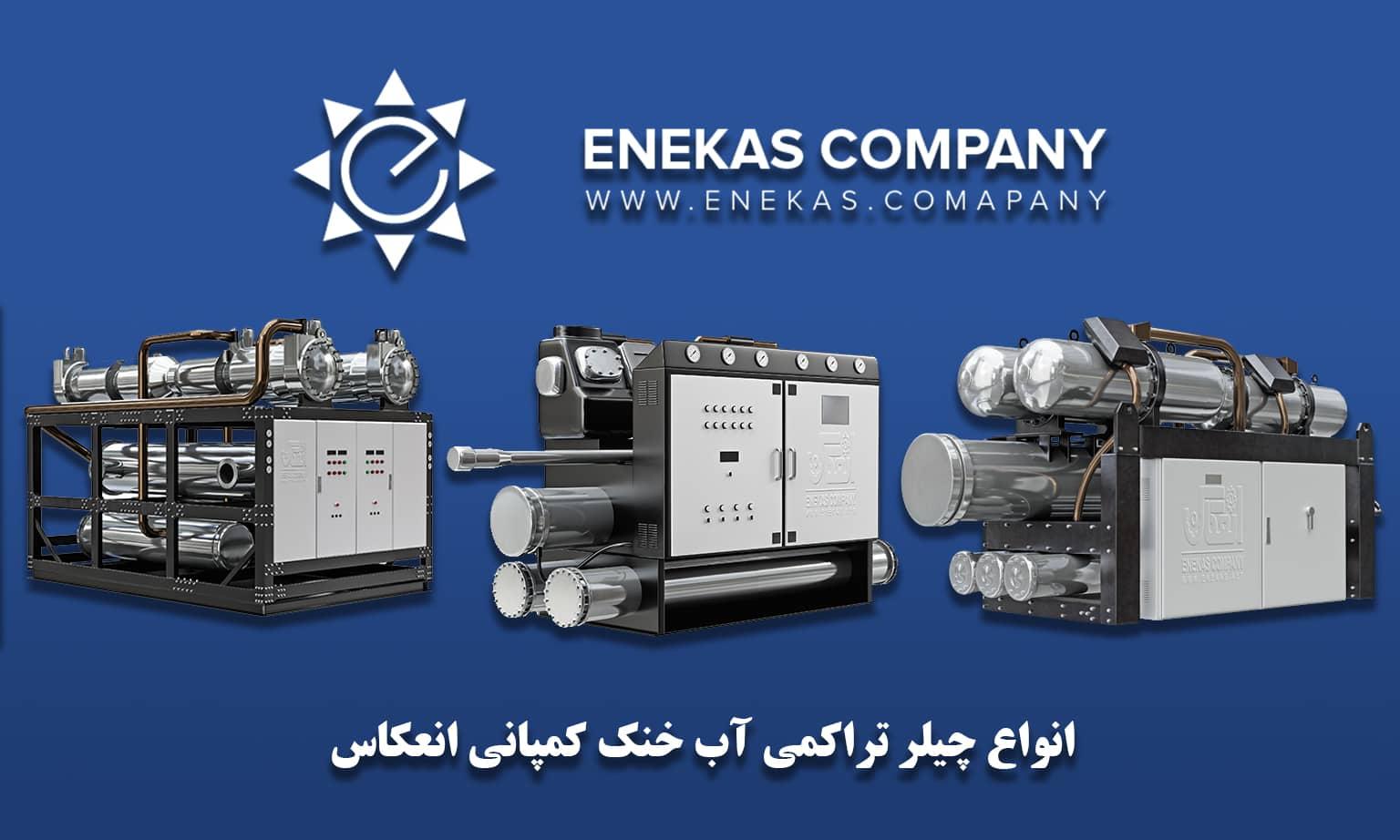

چیلرهای تراکمی آب خنک کمپانی انعکاس اغلب در محیط های صنعتی، تجاری و ساختمان های بزرگ استفاده می شوند و برای خنک کردن و برودت محیط های وسیع با کارایی بالا و بهره وری انرژی مناسب طراحی شده اند. این نوع چیلر تراکمی آب خنک ها، بر خلاف مدل های هوا خنک، از آب برای خنک کردن مبرد استفاده می کنند، که می تواند در کاهش بهینه دما و افزایش کارایی کلی سیستم کمک کند. طرز کار چیلر تراکمی آب خنک به شکلی است که می تواند مکان های بزرگ را در زمان اندک خنک نماید.

کمپانی انعکاس به عنوان تولیدکننده انواع چیلرهای تراکمی و جذبی، امروز اقدام به تولید چیلر تراکمی هوا خنک و آب خنک نیز نموده است. در ساخت این محصولات از جدیدترین تکنولوژی روز دنیا استفاده شده و قطعات به کار رفته در این محصولات از معروف ترین قطعات به شمار می آید. در صورت تمایل به خرید این محصول می توانید از مشاوره رایگان این مجموعه استفاده نمایید و بهترین ظرفیت مورد استفاده را خریداری نمایید. بد نیست بدانید که خدمات نصب و راه اندازی و گارانتی طولانی مدت نیز بعد از ثبت سفارش در اختیار شما قرار داده خواهد شد.

اجزای تشکیل دهنده چیلر تراکمی

قبل از اینکه بخواهیم به بررسی طرز کار چیلر تراکمی آب خنک بپردازیم بد نیست در ابتدا قطعا مشخصات فنی چیلر تراکمی آب خنک را بررسی کنیم. چیلرهای تراکمی آب خنک از اجزای اصلی و متعددی تشکیل شده اند که هر یک نقش مهمی در فرآیند خنک سازی ایفا می کنند. در ادامه به توضیح مختصر هر یک از این قطعات استفاده شده در کمپانی انعکاس پرداخته ایم:

کمپرسور

کمپرسور یکی از اجزای اصلی در سیستم های چیلر تراکمی آب خنک است و نقش حیاتی در فرآیند تبرید ایفا می کند. این قطعه مسئولیت فشرده سازی مبرد و افزایش فشار و دمای آن را دارد، که این فرآیند مبنای عملکرد تبریدی چیلر صنعتی است. کمپرسور مبرد گازی را از اواپراتور می گیرد، که در آنجا دمای پایینی دارد و فشار آن کم است، و آن را فشرده می کند، به این ترتیب فشار و دمای مبرد بالا می رود. پس از فشرده سازی، مبرد گرم به کندانسور منتقل می شود، جایی که حرارت آن توسط آب خنک یا هوای خارجی گرفته می شود و مبرد دوباره به حالت مایع تبدیل می شود.

کندانسور

در چیلرهای آب خنک، کندانسور نقش مهمی در خنک کردن و مایع کردن مبرد فشرده شده توسط کمپرسور دارد. آب خنک کننده از طریق لوله ها جریان می یابد و حرارت را از مبرد می گیرد. کندانسورها در چیلرهای آب خنک معمولاً از نوع لوله ای و پره ای هستند. این قطعه شامل لوله های متعددی است که مبرد از داخل آن ها عبور می کند و آب خنک کننده در خارج از لوله ها جریان دارد. این طراحی به حداکثر رساندن سطح تماس بین مبرد و آب خنک کننده کمک می کند، که نتیجه آن انتقال حرارت مؤثر و کاهش دمای مبرد است.

شیر انبساط

شیر انبساط در چیلر تراکمی آب خنک نقش کلیدی در تنظیم جریان مبرد داخل سیستم و کنترل فشار بین بخش های مختلف چرخه تبرید را ایفا می کند. این قطعه برای بهینه سازی فرآیند تبادل حرارتی و کارایی کلی سیستم تبرید ضروری است. شیر انبساط در نقطه ای از چیلر صنعتی قرار دارد که مبرد از حالت مایع به گاز تغییر می کند، یعنی قبل از ورود به اواپراتور. این شیر مبرد مایع تحت فشار را از کندانسور دریافت می کند و وظیفه دارد فشار و دمای مبرد را به طور دقیق کاهش دهد. به این ترتیب، مبرد آماده جذب حرارت از داخل فضایی که باید خنک شود، می گردد.

اواپراتور

اواپراتور در چیلر تراکمی آب خنک مستقیماً درگیر فرایند جذب حرارت از محیط است. این قطعه نقش مهمی در تبدیل مبرد از حالت مایع به گاز دارد، که این فرایند به اصطلاح "تبخیر" نامیده می شود. اواپراتور معمولاً از لوله ها و پره های فلزی تشکیل شده است که به طور مشترک به افزایش سطح تماس بین مبرد و هوای محیط کمک می کنند. در چیلرهای آب خنک، آب یا محلول آبی که باید خنک شود از طریق لوله های اواپراتور جریان می یابد، در حالی که مبرد در فضای میان پره ها جریان دارد.

مبرد مایع و سرد وارد اواپراتور می شود. به محض ورود به اواپراتور، مبرد شروع به جذب حرارت از آب محیطی می کند که در نتیجه باعث خنک شدن آب و تبخیر شدن مبرد می شود.

تحت تأثیر حرارت جذب شده از آب، مبرد از حالت مایع به گاز تغییر فاز می دهد. این تغییر فاز که باعث تبخیر کامل مبرد می شود، انرژی زیادی را به خود اختصاص می دهد، که اصلی ترین مکانیسم خنک کنندگی در چیلر صنعتی است.

پمپ ها

پمپ ها در چیلرهای تراکمی آب خنک برای جابجایی مایع خنک کننده (معمولاً آب یا محلول گلیکول) در سراسر سیستم تبرید استفاده می شوند. این پمپ ها اطمینان می دهند که آب خنک به طور مداوم از کندانسور به اواپراتور منتقل شود و برگشت آن نیز به درستی انجام پذیرد. پمپ ها مایع خنک کننده را در سیستم به گردش درمی آورند. این جریان مداوم اطمینان می دهد که حرارت موجود در اواپراتور به طور مؤثر جذب و به کندانسور منتقل شود، جایی که حرارت توسط آب خنک به بیرون انتقال می یابد. پمپ ها به تنظیم فشار در سیستم کمک می کنند، که برای حفظ کارایی مناسب چیلر و جلوگیری از فشار بیش از حد یا کمتر از حد مورد نیاز ضروری است.

سیستم کنترل

سیستم کنترل در چیلرهای تراکمی آب خنک نقش بسیار مهمی در نظارت و تنظیم عملکرد کلی چیلر ایفا می کند. این سیستم های کنترلی مدرن از تکنولوژی های پیشرفته ای برخوردار هستند که امکان بهینه سازی مصرف انرژی، افزایش کارایی و طول عمر سیستم، و کاهش هزینه های نگهداری را فراهم می آورند.

• سیستم کنترل دما و فشار را در تمام مراحل چرخه تبرید تنظیم می کند تا اطمینان حاصل شود که چیلر صنعتی با کارایی بالا و به صورت اقتصادی کار می کند. این تنظیمات شامل کنترل دمای خروجی آب خنک شده و فشار مبرد در کندانسور و اواپراتور است.
• سیستم کنترل به تنظیم مقدار دقیق مبردی که از طریق شیر انبساط وارد اواپراتور می شود کمک می کند، بر اساس نیازهای خنک سازی و شرایط فعلی عملکرد.
• این سیستم وجود هرگونه شرایط نامطلوب مانند فشار بیش از حد، دمای بیش از حد، یا جریان کم مبرد را تشخیص می دهد و می تواند سیستم را برای جلوگیری از آسیب های احتمالی خاموش کند.
• مدرن ترین سیستم های کنترل دارای رابط های کاربری هستند که اجازه می دهند تکنسین ها به راحتی تنظیمات سیستم را بخوانند و تغییر دهند. همچنین ممکن است از اتصالات شبکه برای ارسال داده ها و گزارش های عملکرد به مدیریت مرکزی استفاده شود.

طرز کار چیلر تراکمی آب خنک چگونه است؟

کمپانی انعکاس با بهره گیری از دانش روز دنیا اقدام به تولید چیلر تراکمی آب خنک نموده است. طرز کار چیلر تراکمی آب خنک عملکردی پیوسته دارد که در آن مبرد از طریق چندین مرحله جریان می یابد تا هوا یا آب مورد نیاز را خنک کند:

۱. فشرده سازی مبرد

در چیلر تراکمی آب خنک، فرآیند فشرده سازی مبرد یکی از مهم ترین مراحل چرخه تبرید است که توسط کمپرسور انجام می شود.

• مبرد به صورت گاز با فشار و دمای پایین از اواپراتور وارد کمپرسور می شود. این گاز مبرد در حالت بخار اشباع یا فوق گرم قرار دارد، به این معنا که تمامی مبرد به صورت گازی است و هیچ مایع مبردی وجود ندارد.
• کمپرسور، گاز مبرد را فشرده می کند. این فرآیند فشرده سازی باعث افزایش فشار و دمای مبرد می شود. کمپرسور انواع مختلفی دارد، مانند کمپرسورهای پیستونی، اسکرو و سانتریفیوژ که هر کدام دارای مکانیسم خاصی برای فشرده سازی هستند.
• در نتیجه فشرده سازی، دمای مبرد به شدت افزایش می یابد. این افزایش دما به دلیل انرژی مکانیکی است که توسط کمپرسور به مبرد اضافه می شود. به عبارتی، کمپرسور انرژی الکتریکی را به انرژی حرارتی تبدیل می کند که در گاز مبرد ذخیره می شود.
• مبرد فشرده شده و گرم شده از کمپرسور خارج می شود و به سمت کندانسور هدایت می شود. در این مرحله، مبرد به صورت گاز داغ و با فشار بالا است.

وظیفه سیستم کنترل در این مرحله:

• نظارت بر فشار و دمای مبرد ورودی و خروجی کمپرسور.
• تنظیم سرعت کمپرسور برای بهینه سازی مصرف انرژی و جلوگیری از بارگذاری بیش از حد.
• تشخیص و هشدار در مورد هرگونه ناهنجاری یا خرابی کمپرسور.

۲. خنک کاری مبرد

در چیلر صنعتی تراکمی آب خنک، فرآیند خنک کاری مبرد در کندانسور انجام می شود. در این مرحله، مبرد فشرده و گرم شده از کمپرسور وارد کندانسور می شود.

• مبرد گرم و فشرده شده از کمپرسور وارد کندانسور می شود. این مبرد در حالت گازی و با دمای بالا است.
• در کندانسور، مبرد از طریق لوله ها جریان می یابد و آب خنک کننده یا مایع خنک کننده دیگر از بیرون این لوله ها عبور می کند. آب خنک کننده، حرارت را از مبرد جذب می کند.
• با از دست دادن حرارت، مبرد سرد شده و به حالت مایع تبدیل می شود. این فرآیند به دلیل انتقال حرارت از مبرد به آب خنک کننده صورت می گیرد.
• مبرد مایع و خنک شده از کندانسور خارج می شود و به سمت شیر انبساط و سپس اواپراتور هدایت می شود تا چرخه تبرید ادامه یابد.

وظیفه سیستم کنترل در این مرحله:

• مانیتورینگ دمای مبرد و آب خنک کننده.
• کنترل سرعت و جریان آب خنک کننده برای اطمینان از کارایی بهینه تبادل حرارت.
• بررسی و تنظیم عملکرد فن ها یا پمپ های کندانسور.

۳. کاهش فشار مبرد:

مبرد مایع از کندانسور خارج شده و به شیر انبساط می رسد. شیر انبساط با کاهش فشار مبرد، آن را برای تبخیر آماده می کند.

• مبرد مایع و پرفشار که از کندانسور خارج شده، وارد شیر انبساط می شود.
• شیر انبساط با ایجاد یک افت فشار ناگهانی، فشار مبرد را به طور قابل توجهی کاهش می دهد. این کاهش فشار باعث کاهش دمای مبرد نیز می شود.
• مبرد مایع با فشار و دمای پایین از شیر انبساط خارج می شود و آماده ورود به اواپراتور برای فرآیند تبخیر و جذب حرارت است.

وظیفه سیستم کنترل در این مرحله:

• نظارت بر دمای مبرد ورودی و خروجی شیر انبساط.
• تنظیم موقعیت شیر انبساط برای کنترل دقیق فشار و دمای مبرد.
• جلوگیری از عبور بیش از حد یا کمبود مبرد به اواپراتور.

۴. تبخیر مبرد و جذب حرارت:

مبرد با فشار پایین به اواپراتور می رود، جایی که از طریق لوله ها و پره ها حرکت می کند. در این مرحله، مبرد حرارت را از هوا یا آب محیط جذب می کند، که در نتیجه باعث خنک شدن هوا یا آب می شود. همزمان، مبرد به دلیل جذب حرارت دوباره به حالت گازی تبدیل می شود. در چیلر تراکمی آب خنک، تبخیر مبرد و جذب حرارت در اواپراتور انجام می شود.

• مبرد مایع با فشار و دمای پایین که از شیر انبساط خارج شده، وارد اواپراتور می شود.
• مبرد مایع در داخل لوله های اواپراتور جریان می یابد و حرارت را از آب یا هوا (بسته به نوع چیلر) که از بیرون لوله ها عبور می کند، جذب می کند.
• با جذب حرارت، مبرد تبخیر شده و به حالت گازی تبدیل می شود. این فرآیند تبخیر باعث کاهش دمای آب یا هوا در اواپراتور می شود.
• مبرد گازی و گرم شده از اواپراتور خارج شده و به کمپرسور باز می گردد تا چرخه تبرید تکرار شود.

وظیفه سیستم کنترل در این مرحله:

• مانیتورینگ دمای آب یا هوای خروجی از اواپراتور.
• کنترل جریان مبرد به اواپراتور برای اطمینان از تبخیر کامل مبرد و جلوگیری از برگشت مایع به کمپرسور.
• تشخیص و مدیریت شرایط یخ زدگی و اطمینان از عدم ایجاد یخ در اواپراتور.

۵. بازگشت به کمپرسور

در طرز کار چیلر تراکمی آب خنک، بازگشت مبرد به کمپرسور یکی از مراحل پایانی چرخه تبرید است که مبرد گازی از اواپراتور به کمپرسور باز می گردد تا چرخه دوباره آغاز شود.

• مبرد گازی و گرم شده از اواپراتور خارج می شود. در این مرحله، مبرد حرارت جذب شده را با خود حمل می کند.
• مبرد گازی از طریق لوله های مکش به سمت کمپرسور هدایت می شود. این لوله ها معمولاً عایق بندی شده اند تا از دست دادن حرارت جلوگیری کنند و کارایی سیستم حفظ شود.
• مبرد گازی به ورودی کمپرسور می رسد. کمپرسور آماده است تا مبرد گازی را دوباره فشرده کند و چرخه تبرید را از نو آغاز کند.

وظیفه سیستم کنترل در این مرحله:

• نظارت بر فشار و دمای مبرد ورودی به کمپرسور.
• اطمینان از بازگشت صحیح مبرد به کمپرسور بدون افت شدید فشار یا دما.
• هماهنگی با سایر اجزا برای حفظ تعادل فشار در کل سیستم.

این چرخه به صورت مداوم تکرار می شود تا زمانی که دمای محیط به سطح تنظیم شده توسط سیستم کنترل دست یابد. سیستم های کنترلی دیجیتال و سنسورها دما و فشار را نظارت کرده و تنظیمات لازم را برای حفظ کارایی و اثربخشی چیلر انجام می دهند.

کلام آخر

در این مقاله به بررسی طرز کار چیلر تراکمی آب خنک پرداختیم. لازم به ذکر است که کمپانی انعکاس در تولید انواع چیلر تراکمی آب خنک خود از جدیدترین متد روز دنیا استفاده کرده و نحوه فعالیت این محصول با مدل های خارجی آن یکسان است. در صورت تمایل به سفارش این محصول می توانید از مشاوره رایگان کمپانی انعکاس کمک بگیرید و بهترین انتخاب را بین محصولات داشته باشید. در ضمن نصاب های ماشین سازی انعکاس برای نصب و راه اندازی محصولات در محل حاضر خواهند شد.
